Cronvall - Kaideosat

Kaideosat

<ul><li>Ruostumaton teräs&nbsp;AISI304</li><li>Halkaisija 105mm</li><li>Aukko: 42.4mm</li><li>Paksuus 1.0mm</li><li>Korkeus 18mm</li><li>Pinta hiottu GRIT 320</li></ul>&nbsp;Kaideputki laitetaan alapäänkiinnikkeeseen&nbsp;ja juurihela laitetaan alapäänkiinnikeen päälle. Eli peitetään asennusruuvit/pultit.&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Kappale

Juurihela 105mm RST

Kiinnitetään kaideputkeen <a rel="noopener noreferrer" href="https://www.evarasto.fi/epages/CronvallShop.sf/fi_FI/?ObjectPath=/Shops/CronvallShop/Products/MP.002.01.MCN" target="_blank">liitosliimalla tai vasaroimalla.Halkaisija 42.4mm ja seinämäpaksuus 2.0mmRuostumaton teräs&nbsp;AISI304 EN 1.4301-7Hiottu: karkeus 320 Yleisesti ottaen esteettömyyden parantamiseen liittyvässä suunnittelussa – kuten esimerkiksi kaiteiden ja niiden päätösten muotoilussa – pyritään siihen, että elementit ovat helposti hahmotettavissa myös kosketuksen avulla.&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Päätytulppa käyrä 90 astetta RST 42,4mm

<ul><li>Yhteensopiva 42.4x2.0mm kaideputken kanssa</li><li>Kannakkeen koko: 75x75mm, tanko 12mm</li><li>Kaksi 6.5mm reikää kiinnitystä varten.</li><li>Kiinnikkeen koko 62x25x4mm</li><li>Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7</li><li>Hiottu: karkeus 320</li><li>Kaide tulee noin 75mm seinästä ulos (54mm jos mitataan kaiteen keskeltä seinään)</li><li>Kannakkeiden väli noin 1000-1500mm toisistaan eli 5-6kpl per kokonainen kaideputki</li></ul>Tolppakannakkeet liitetään pystyputkeen poraamalla putkeen kaksi reikää ja&nbsp;käyttämällä&nbsp;M8x50&nbsp;RST pulttia. Katso esimerkki kuva. Sisältää:1 kpl FB.001.23.04.S1 kpl UA.001.03.04.S3 kpl M6x10 A2 DIN 79911 kpl M8x50 A2 DIN 7380<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Kylkikannake 42.4mm tolppaan RST

<ul>
 <li>Yhteensopiva 42.2x2.0mm kaideputken kanssa</li>
 <li>Kiinnitys pulteilla (M6) tai hitsaamalla</li>
 <li>Mitat (katso kuva) 62x25x4mm</li>
 <li>Reikien halkaisija: 6mm&nbsp;</li>
 <li>Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7</li>
 <li>Hiottu: karkeus 320</li>
</ul>

Kiinnike liitetään kaideputkeen poraamalla putkeen kaksi 8-10mmmm reikää, joihin laitetaan&nbsp;alumiiniset M6 niittimutterit, Tällöin kiinnike&nbsp;ruuvataan kaiteeseen&nbsp;kahdella M6 ruostumattomalla pultilla.&nbsp;<a data-link-type="external" data-type="linkpicker" href="http://www.masterfix.com">www.masterfix.com&nbsp;on tunnettu niittimutterin ja niittipuristimien valmistaja. Niittimuttereita on yleisesti saatavilla esim.&nbsp;<a data-link-type="external" data-type="linkpicker" href="http://www.koivunen.fi/">www.koivunen.fi&nbsp;ja&nbsp;<a data-link-type="external" data-type="linkpicker" href="https://eshop.wurth.fi/fi/FI/EUR/">www.wurt.fi<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Kiinnike kaideputkelle RST

Yhteensopivuus: 42.4mm kaideosien kanssaHalkaisija: 42.4mmKorkeus: 35mmKiinnitysreikä: 5mmSeinämän paksuus: 2mmPinta: Hiottu "satiini" GRIT320Materiaali: ruostumaton teräs AISI 304 Jos on vaikeuksia&nbsp;saada adapteria/ruuvia täysin puukaiteen päädyn&nbsp;keskelle voidaan käyttää&nbsp;tasakantaista puuruuvia&nbsp;jolloin adapteria voi hieman hienosäätää ennenkuin sen kiristää paikoilleen.<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Puukäsijohde adapteri

<ul>
 <li>Yhteensopiva 42.2x2.0mm kaideputken kanssa</li>
 <li>Kiinnitys <a data-link-type="tree" data-type="linkpicker" href="?ObjectPath=/Shops/CronvallShop/Products/MP.002.01.MCN">liitosliimalla</li>
 <li>Korkeus 78mm asennettuna</li>
 <li>Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7</li>
 <li>Hiottu: karkeus 320</li>
 <li>Säädettävä kulma</li>
</ul>

Yläpään kannake&nbsp;liitetään kaideputkeen poraamalla putkeen kaksi reikää ja niihin tehdään kierre, johon käy M6x20 RST pultti<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Yläpään kannake RST säädettävä

<ul>
 <li">Yhteensopiva 42.2x2.0mm kaideputken kanssa</li>
 <li">Kiinnitys <a data-link-type="tree" data-type="linkpicker" href="?ObjectPath=/Shops/CronvallShop/Products/MP.002.01.MCN">liitosliimalla</li>
 <li">Korkeus 78mm (asennettuna)</li>
 <li">Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7</li>
 <li">Hiottu: karkeus 320</li>
</ul>

Huom.&nbsp;Yhteensopiva vain jyrkän 90 asteen kaidekäyrän kanssa.

Yläpään kannake liitetään kaideputkeen poraamalla putkeen kaksi 12mm reikää, joihin laitetaan&nbsp;alumiiniset M6 niittimutterit, Tällöin yläpään kannake ruuvataan kaiteeseen&nbsp;kahdella M6 ruostumattomalla pultilla.&nbsp;<a data-link-type="external" data-type="linkpicker" href="http://www.masterfix.com" style="font-family: Arial, Verdana, Helvetica;">www.masterfix.com&nbsp;on tunnettu niittimutterin ja niittipuristimien valmistaja. Niittimuttereita on yleisesti saatavilla esim.&nbsp;<a data-link-type="external" data-type="linkpicker" href="http://www.koivunen.fi/">www.koivunen.fi&nbsp;ja&nbsp;<a data-link-type="external" data-type="linkpicker" href="https://eshop.wurth.fi/fi/FI/EUR/" style="font-family: Arial, Verdana, Helvetica;">www.wurt.fi<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Yläpään kannake 90 astetta RST

<ul>
 <li>Yhteensopiva 42.4x2.0mm kaideputken kanssa</li>
 <li>Aluslevy 50mm ja kannan&nbsp;pituus seinästä 80mm</li>
 <li>Kiinnitetään M8 kierteen avulla</li>
 <li>Pultti/Ankkuri ei sis. toimitukseen</li>
 <li>Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7</li>
 <li>Hiottu: karkeus 320</li>
</ul>

Seinäkannakkeet liitetään kaideputkeen esim.&nbsp;poraamalla putkeen kaksi reikää, joihin tehdään kierre ja käytetään M6x20 RST pulttia <img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Seinäkannake RST Pultattava

Kulma: 90° ja +-70 astetta&nbsp;säädettävä Halkaisija 42.4mm ja seinämäpaksuus 2.0mm Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7 Hiottu: karkeus 320 Kiinnitetään kaideputkeen&nbsp;<a rel="noopener noreferrer" href="?ObjectPath=/Shops/CronvallShop/Products/MP.002.01.MCN" target="_blank">liitosliimalla.<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Kaidekäyrä 90 ja +-70° RST 42.4mm säädettävä

Kiinnitetään kaideputkeen&nbsp;<a rel="noopener noreferrer" href="?ObjectPath=/Shops/CronvallShop/Products/MP.002.01.MCN" target="_blank">liitosliimalla.<ul><li>Yhteensopiva 42.4mm kaiteen kanssa.</li><li>Pallon ulkohalkaisija on 55mm</li><li>Ruostumaton teräs&nbsp;AISI304 EN 1.4301-7</li><li>Hiottu: karkeus GRIT320</li></ul>Yleisesti ottaen esteettömyyden parantamiseen liittyvässä suunnittelussa – kuten esimerkiksi kaiteiden ja niiden päätösten muotoilussa – pyritään siihen, että elementit ovat helposti hahmotettavissa myös kosketuksen avulla.&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Päätytulppa pallo RST 42,4mm

Käyttötarkoitus:<ul><li>Kierretankojen liimaaminen betoniin, raudoitettuun betoniin, luonnonkiveen ja muurattuihin alustoihin</li><li>Kevytrakenteisten rakennuselementtien, katosten, kaiteiden, kaidejärjestelmien ja käsijohteiden kiinnitys</li><li>Erilaisten laitteiden kiinnitys erilaisiin rakennusalustoihin</li><li>Aitaelementtien, sisäänkäyntiporttien ja autotallin ovien kiinnitys</li><li>Kiinnitys onteloalustoihin TPS- ja TMS-reikäholkkien avulla</li></ul>Edut:<ul><li>Yleishartsi eri rakennusalustoille</li><li>Hajuton hartsi – ei sisällä styreeniä</li><li>Tarttuu erinomaisesti huokoisiin pintoihin</li><li>Parhaat lujuusominaisuudet muuratuilla alustoilla</li><li>Saatavilla 400 ml ja 300 ml patruunoissa</li><li>Sopii käytettäväksi TCS-kierretankojen, sinkityn teräksen, kuumasinkityn ja ruostumattoman teräksen A2 ja A4 sekä korroosionkestävän ruostumattoman teräksen 1.4529 kanssa</li></ul> <img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Kemiallinen ankkuri 300ml + 2kpl sekoitussuuttimia

42.4x2.0mm RST pinta hiottu

Korkeus 960mm

Poikkitanko

&nbsp;

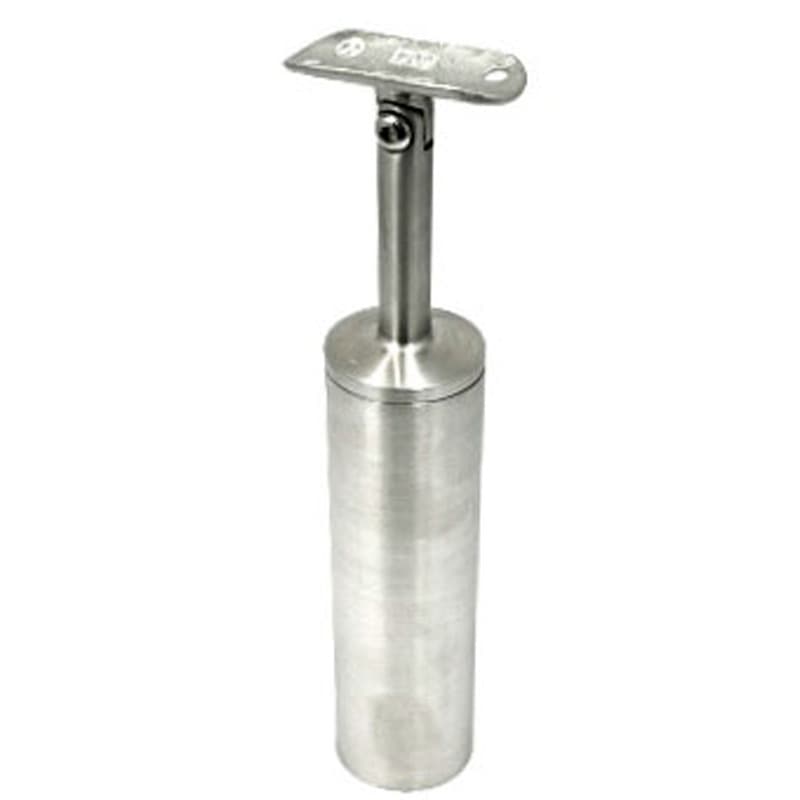

Sisältää:

<ul>
 <li>Yläpään kannake (säädettävä kulma)</li>
 <li>Putki 42.4x2.0mm RST pinta hiottu grit 320</li>
 <li>Alapäänkiinnike 2kpl 6mm reikää</li>
 <li>Kiekon halkaisija 103mm</li>
 <li>Juuri hela</li>
 <li>Poikkitanko pidikkeitä 4kpl</li>
</ul>

&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Koottu kaidetolppa poikkitanko (säädettävä kulma)

Puukaide saarni42mmPinta on puolihimmeästi lakattuPäädyt pitää sahata asennuksen yhteydessä tasaisiksiPituus: 2400-2450mm per kaideKaide on&nbsp;&nbsp;liimattu kahdesta lamellista. Tällä saadaan rakenteesta mahdollisimman suora.&nbsp;Ei näy kuin päädystä.Alapuolella voi olla todella pieni porrastus mikä tuntuu sormella mutta ei vaikuta tuotteen käyttöön kun voi jättää alapuolelle.&nbsp;Toimitamme puukaidetta noin kolmen&nbsp;metrin erissä. Eli 2.5,5,7.5,10m jne. Ei ole leikkauspalvelua.&nbsp;Suurin osa kaideosista sopii hyvin yhteen puukaiteiden kanssa. Puukaide kiinnitetään kannakkeisiin käyttäen puuruuveja. Jos halutaan kaareva kaide, kaidepuun voi sahata sopivaan kulmaan tai käyttää puuadapteria, jonka avulla ruostumattomasta teräksestä valmistetut kaidekäyrät voidaan asentaa. Suosittelemme asentamaan kannakkeet 1-1,5 metrin välein, jotta puukaide on varmasti tukeva.&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Metri

Puukaide Saarni 42mm 2400mm

Puukaide koivu42mmPinta on puolihimmeästi lakattuPäädyt pitää sahata asennuksen yhteydessä tasaisiksiPituus: 3000mm per kaideKaide on&nbsp;&nbsp;liimattu kahdesta lamellista. Tällä saadaan rakenteesta mahdollisimman suora.&nbsp;Ei näy kuin päädystä.Alapuolella voi olla todella pieni porrastus mikä tuntuu sormella mutta ei vaikuta tuotteen käyttöön kun voi jättää alapuolelle.&nbsp;Toimitamme puukaidetta noin kolmen&nbsp;metrin erissä. Eli 3,6,9,12m jne. Ei ole leikkauspalvelua.&nbsp;Suurin osa kaideosista sopii hyvin yhteen puukaiteiden kanssa. Puukaide kiinnitetään kannakkeisiin käyttäen puuruuveja. Jos halutaan kaareva kaide, kaidepuun voi sahata sopivaan kulmaan tai käyttää puuadapteria, jonka avulla ruostumattomasta teräksestä valmistetut kaidekäyrät voidaan asentaa. Suosittelemme asentamaan kannakkeet 1-1,5 metrin välein, jotta puukaide on varmasti tukeva.&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Puukaide Koivu 42mm 3000mm

Puukaide tammi42mmPinta on puolihimmeästi lakattuPäädyt pitää sahata asennuksen yhteydessä tasaisiksiPituus: 2450mm per kaideKaide on&nbsp;&nbsp;liimattu kahdesta lamellista. Tällä saadaan rakenteesta mahdollisimman suora.&nbsp;Ei näy kuin päädystä.Alapuolella voi olla todella pieni porrastus mikä tuntuu sormella mutta ei vaikuta tuotteen käyttöön kun voi jättää alapuolelle.&nbsp;Toimitamme puukaidetta noin kolmen&nbsp;metrin erissä. Eli 2.45, 4.9, 7.35, 9.8m jne. Ei ole leikkauspalvelua.&nbsp;Suurin osa kaideosista sopii hyvin yhteen puukaiteiden kanssa. Puukaide kiinnitetään kannakkeisiin käyttäen puuruuveja. Jos halutaan kaareva kaide, kaidepuun voi sahata sopivaan kulmaan tai käyttää puuadapteria, jonka avulla ruostumattomasta teräksestä valmistetut kaidekäyrät voidaan asentaa. Suosittelemme asentamaan kannakkeet 1-1,5 metrin välein, jotta puukaide on varmasti tukeva.&nbsp;<img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">

Puukaide Tammi 42mm 2450mm

Halkaisija 12mm pyörötankoPinnan laatu: vedettyä pöyrötankoterästäRuostumaton teräs&nbsp;AISI304 EN 1.4301-7Tolppaan porataan reikä johon tehdään kierretapilla tai niitillä kierteet. Tämän jälkeen kiinnitetään poikkitanko kiinnike, ja pujotetaan poikkitanko tolpan läpi. Poikkitanko kiinnitetään kiinnikkeessä olevan kuusiokolopultin avulla. Yleinen tapa on asentaa poikkitankoja&nbsp;n. 20 cm välein, jolloin estetään kulku kaiteen alta tai putoaminen sen läpi.HUOM! poikkitanko saattaa olla terävä päädyistä eli suosittelemme ostamaan päätytulpat samalla! <img src="https://i.imgur.com/cco1VBV.jpeg" alt="Kaidejärjestelmän banneri" style="max-width:100%; height:auto;">
